铸铁平台DIN876标准设计特点_泊头市正创机械设备制造有限公司
新闻资讯
当前位置:返回首页 > 新闻资讯>> 采购指南 > 正文内容

铸铁平台DIN876标准设计特点

2017年06月14日
新闻详情
国外生产的铸铁平台及国内外销出口的平台、使用国外设备的汽车铸铁平台等产品常常会接触到DIN标准,我公司长期为国外汽车试验设备配套铸铁平台产品, 将DIN标准的具体要求讲述: DIN876设计 点在于测量表面的度,底部具备至少三个支撑点。铸铁平台的设计将是例如允许作用在表面上的力朝着所述支撑点,以小化失真被引导的。

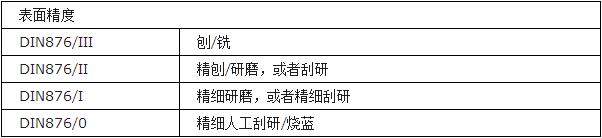

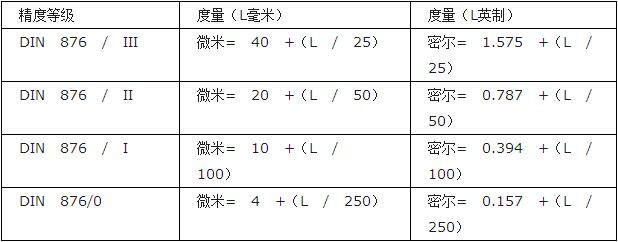

FLATNESS测量在20°C(68°F)标准温度。测量表面的允许变化到的平面以微米(μ)或密耳= 0.001英寸,其中L是该板的长边的长度。

泊铸DIN标准铸铁平台加工工艺流程及设备:一、铸造:采用树脂砂消失模,冲天炉熔炼;结合实际情况取加工量;制造铸造工艺收缩率0.8,反变形量为3mm/m;模型——检验——造型——检验——烘干——合箱——浇注——测试——清理——检验——铸造毛坯成型。所需设备:4mX8m烘干窑、10T/n、15T/n、熔炼用冲天炉10T、5T、8T。铁水包QI-2GAJF、碳硫联合测定仪、100T拉力实验机。一次去除内应力、时效温度550度、所需设备4mX8m退火窑。粗加工:划线、粗加工留余量5mm。二次去除内应力与一次相同。加工:加工上下面,留余量0.2-0.3mm。并加工周边四面达到要求。后加工工作面,倒角。
