三维柔性焊接平台

三维柔性焊接平台

三维柔性焊接平台是目前我国发展的一个,也是衡量我国铸造业水平的标准线之一,泊头市正创机械厂是三维柔性焊接平台生产厂家,国标现货供应,非标规格三维柔性焊接平台定制生产。
产品详情

三维柔性焊接平台是目前我国发展的一个,也是衡量我国铸造业水平的标准线之一,泊头市正创机械厂是三维柔性焊接平台生产厂家,国标现货供应,非标规格三维柔性焊接平台定制生产。
三维柔性焊接平台是将金属熔炼成符合一定要求的液体并浇进铸型里,经冷却凝固、清整处理后得到有预定形状、尺寸和性能的铸件的工艺过程。三维柔性焊接平台制造有与其它工艺不同的 点,主要是适应性、需用材料和设备、污染环境。

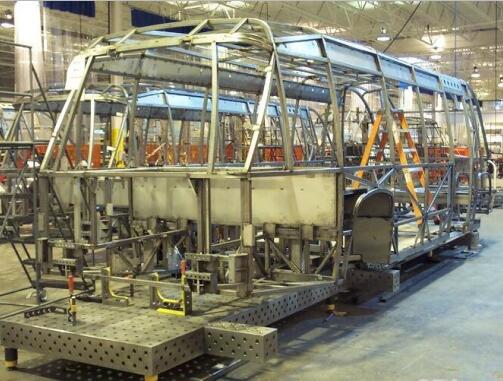

三维柔性焊接平台 适用于 钢结构、各种车辆车身制造、轨道交通焊接、自行车摩托车制造、工程机械、框架和箱体、压力容器、 机器人焊接、钣金加工、金属家具、设备装配、工业管道(法兰)、检测系统。
产品说明:
► 工装平台的选用需根据产品的大小,形状而定,钣金类及小型钢结构件多采用D16系列的平台;
► 大型钢结构及重型机械行业多采用D28系列平台,工件大小变化较大的情况建议采用D22系列;
► 配件的选用需依照工件形状大小、复杂程度而定;
► 当平台不能满足工件大小时,可采用U型方箱、L型方箱、支撑角铁等支撑件进行扩展延伸。
点:

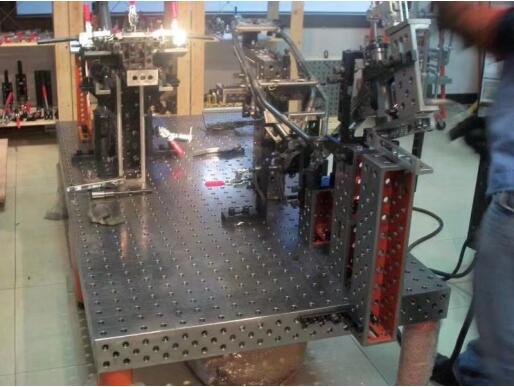

► 三维柔性焊接平台共有五个工作面,侧面用于扩展或辅助定位;
► 按系列分为D16/D22/D28三个系列;
► D16系列的孔为Φ16,孔间距为50mm±0.05阵列组成,表面分布着50x50mm的网格线;
► D22系列的孔为Φ22,孔间距为75mm±0.05阵列组成,表面分布着75x75mm的网格线;
► D28系列的孔为Φ28,孔间距为100mm±0.05阵列组成,表面分布着100x100mm的网格线。
三维钢件平台尺寸: (材料q345 也可以称16mn)
长x宽(mm):
1000x1000 /1200x1200/500x1500/2000x1000/2400x1200/3000x1500/4000x2000
三维铸件平台尺寸: (铸铁ht300)
2000x1000/2400x1200/3000x1500
所有三维柔性焊接平台侧面高度为200mm


三维柔性焊接平台具有五大优势:
1、经济性:每次产品变化而投入的专用工装的费用\时间几乎可以不再花钱。装置操作简便,使用。
2、柔性化:三维柔性焊接平台的承载能力高,钢性稳定,它的五个面均加工有规则的孔,并刻有网线。焊接平台可方便地延伸和扩展,组合。经扩展的标准台面可模块化的定位和夹紧直接连接在一起。在安装、调整和定位工件过程将柔性三维组合焊接工装系统的通用功能展示的,尤其在了大型工件方面的应用上。
拼装方式多样,用户只要充分发挥想象力,几乎可达到任何专用夹具同样的定位和夹紧功能。拼装快速,装拆方便;工作台面可以根据工件形状、大小进行拼装组合。台面上的刻度和模块尺寸的设计,使操作工人不用量具 可以根据工件尺寸迅速搭出所需要的工装。
3、性:在装配或焊接过程中,使用定位块、连接块、夹紧器、支撑块,能够对工件定位,工件牢固的固定在各个定位点或定位面上。不能定位的工件几率是 小的。如果工件本身几何尺寸不准确,可以很快被检测出来,在初加工工序中便得到xiaochu。
4、重复性:三维柔性组合焊接工作台的台面有铸铁/钢结构件/jingmi加工件/模块化组件组合而成,其性能 稳定,如使用不当造成部件损坏时,也不用报废整张台,只要 少的成本 可以 换单个部件。焊接平台经过 殊加工处理,在焊接过程中,仅需低廉的防飞溅液即可免除工作台表面的焊接飞溅。
5、模块化:所有组件分门别类,进行了标准化和系列化,互相匹配。选用少的模块, 可以实现各种快速定位和夹紧的功能。


产品的应用领域:随着工业的不断发展,三维柔性焊接平台已经 的应用于装备制造和焊接加工行业,改变了传统工业上的装夹定位方式,推动辄了 多 新的工艺方法的产生。通过不断的努力,我们已经羸得了市场的高度认可。
